激光打標機在音圈切線中的應用
發布時間：2020-10-29 閱讀次數：

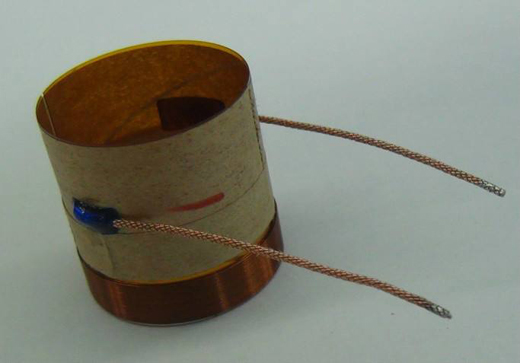

隨著工業技術的發展，手機、電腦等通訊設備受到越來越廣泛的關注和推廣，其相關的零配件行業也隨之迅猛發展，其中需求量最大的就是揚聲器和麥克風。音圈作為楊聲器里最重要的零部件之一，是揚聲器的“發動機”，是將電能轉換成振動的電動原件。揚聲器在工作時，需要在音圈導線上施加交互變化的音頻電流，并會在音圈內部產生與之具有相同頻率、時間略微延遲的感應電流，在感應電流的作用下音圈切割磁力線產生往復變化的機械振動，進而帶動音膜或者紙盆進行動作，從而刺激傳播介質（空氣）產生共振現象，進行聲音的產生和傳遞。音圈的質量直接影響揚聲器的質量，音圈的質量過低會造成揚聲器播放聲音的失真，甚至造成揚聲器無法發出聲音。而如何在保證揚聲器質量的前提下，有效地降低音圈的生產成本和提高生產效率成為當前電子元器件廠商最為關注的問題。
音圈的制造過程中主要分為音圈繞線、圈尾線切除、音圈尾線與外部導線焊接等步驟。其中，音圈尾線的切除工作是最為精密的工序，其目的是對音圈載體上的音圈尾線進行切割，保證后續焊接工作能夠順利進行。音圈切線的結果將直接影響焊接的質量，尾線過短將導致線體無法與外部導線焊接成功，音圈無法通電產生振動，揚聲器無法工作；尾線過長則會與揚聲器內其他零件造成干涉，產生雜音。
音圈切割主要步驟如下：在音圈繞線結束后，音圈被固定在音圈載體上，由于音圈尾線過長，所以需要對音圈尾線進行切割。切割過程中，毛線夾將被打開，釋放音圈尾線，機械夾手夾取音圈線至一定高度，激光器對音圈多余尾線進行切割，并對廢線進行回收。由于常見的揚聲器尺寸較小，每個零件之間空隙極小，所以對音圈尾線的長度有較為明確的規定。
傳統的音圈切線機采用刀具切割的方式進行音圈線處理，刀具切割具有以下缺點：（1）刀具易磨損，更換刀具就必須停止當前工作，影響生產效率；（2）每次更換刀具，需要對設備進行重新定位，刀具定位精度改變影響音圈的加工質量；（3）刀具的磨損會造音圈線切割質量梯度性，造成產品質量的不均衡；（4）刀具切割過程中難以實現對設備的微調。故而需要對音圈線的切割方式進行重新選擇。與其他切割方式相比，激光切割以其具有適應性廣、精度高和速度快、熱影響區小、切割端面質量好、切割時無噪聲、環境污染小、切割過程容易實現自動化控制等優點而受到越來越高的關注；而市面上常見的激光器多為大功率激光器，用途多為切割厚度較大的金屬板，在切割線徑只有0.035mm的銅鋁音圈線時候，會在線尾產生燒結，故而應采取功率較小的激光打標機進行音圈線的切割。
